Come posso misurare un disegno dopo averlo tracciato senza impostare prima le dimensioni?
Come prima cosa è bene impostare un layer su cui tracciare tutte le dimensioni.
Dopo aver fatto il layer quote cerco la prossima icona nella barra di sinistra
Cliccando quest'icona si aprono gli strumenti di misura.
Cliccando quest'icona posso misurare la lughezza di un segmento.
Dopo aver cliccato l'icona devo cliccare inizio e fine del segmento che voglio misurare e posizionare la misura.

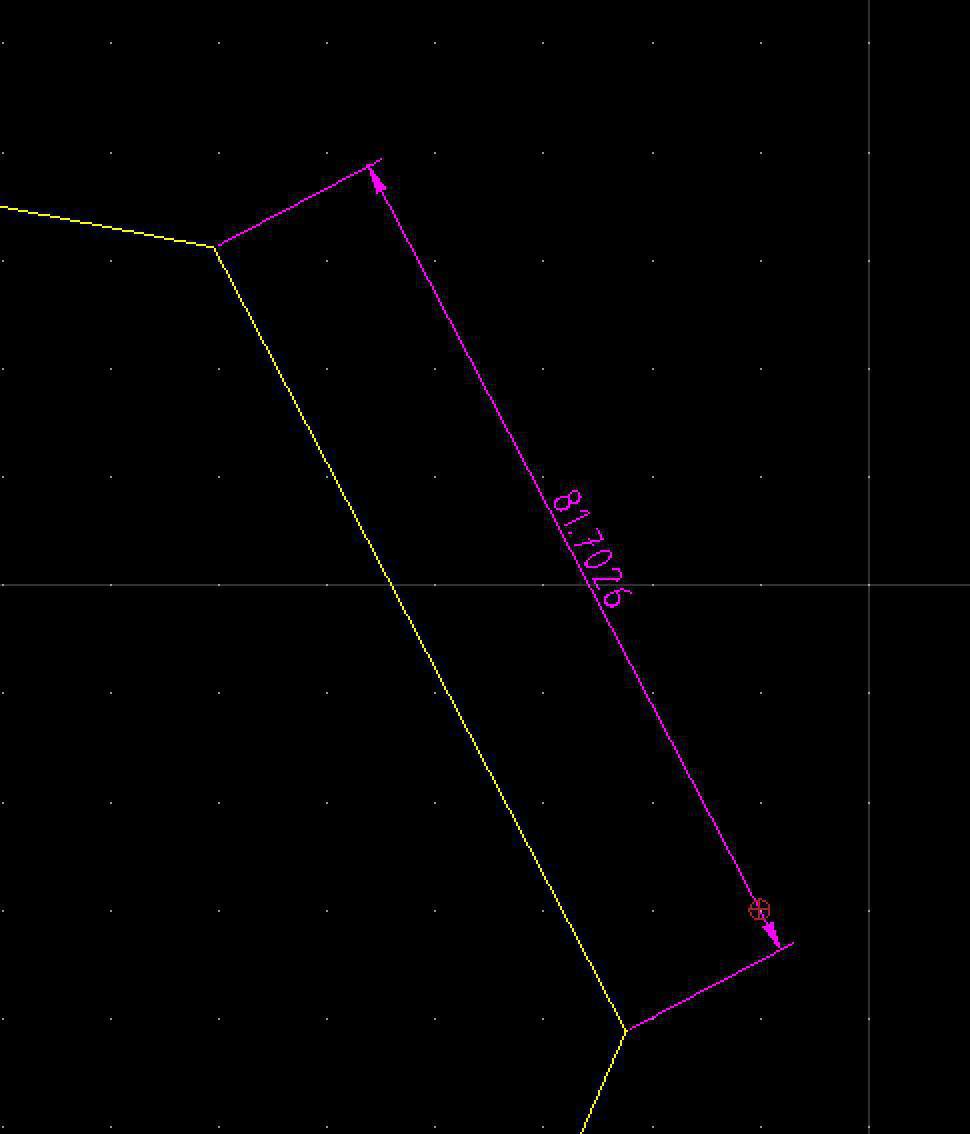

Il risultato è questo: viene evidenziato inizio e fine della misura e in piccolo sulla freccia viene riportata la misura esatta. L'unità di misura è quella impostata nel disegno, nel nostro caso genericamente millimetri.
Con questo secondo comando invece misuro gli angoli nel disegno. Dopo aver selezionato l'icona devo cliccare i due segmenti che compongono l'angolo che voglio misurare e poi posizionare la misura.

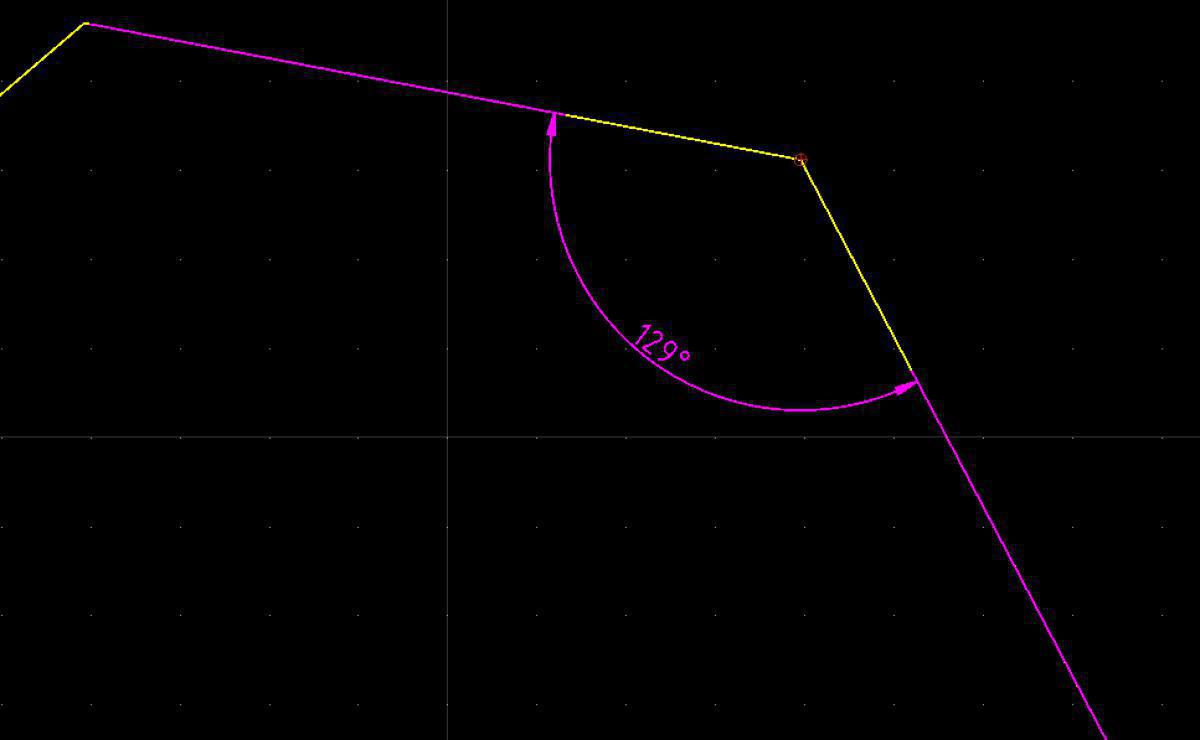

Come prima il comando mi traccia la misura e mi indica i gradi dell'angolo.
