Squadratura Foglio


📝 Attenzione:
Per fare le proiezioni ortogonali devi saper disegnare il foglio da 200x300.
Se non ti ricordi come si fa, rileggi il tutorial che spiega tutti i passaggi.




Squadratura Foglio

✏️ Preparazione del foglio:

  1. Divido il foglio in 4 parti:

    • traccio una linea orizzontale e una linea verticale, entrambe passando per il punto medio dei lati.

  2. Con lo strumento testo (altezza 5):

    • scrivo i nomi dei 4 elementi del foglio:
      • P.O. = Piano Orizzontale
      • P.V. = Piano Verticale
      • P.L. = Piano Laterale
      • L.T. = Linea di Terra


Squadratura Foglio

🎨 Novità sui layer:
Come in tutte le tavole, usiamo:

  • 3H e HB come se fossero due matite diverse

  • Quote per raggruppare le eventuali misure

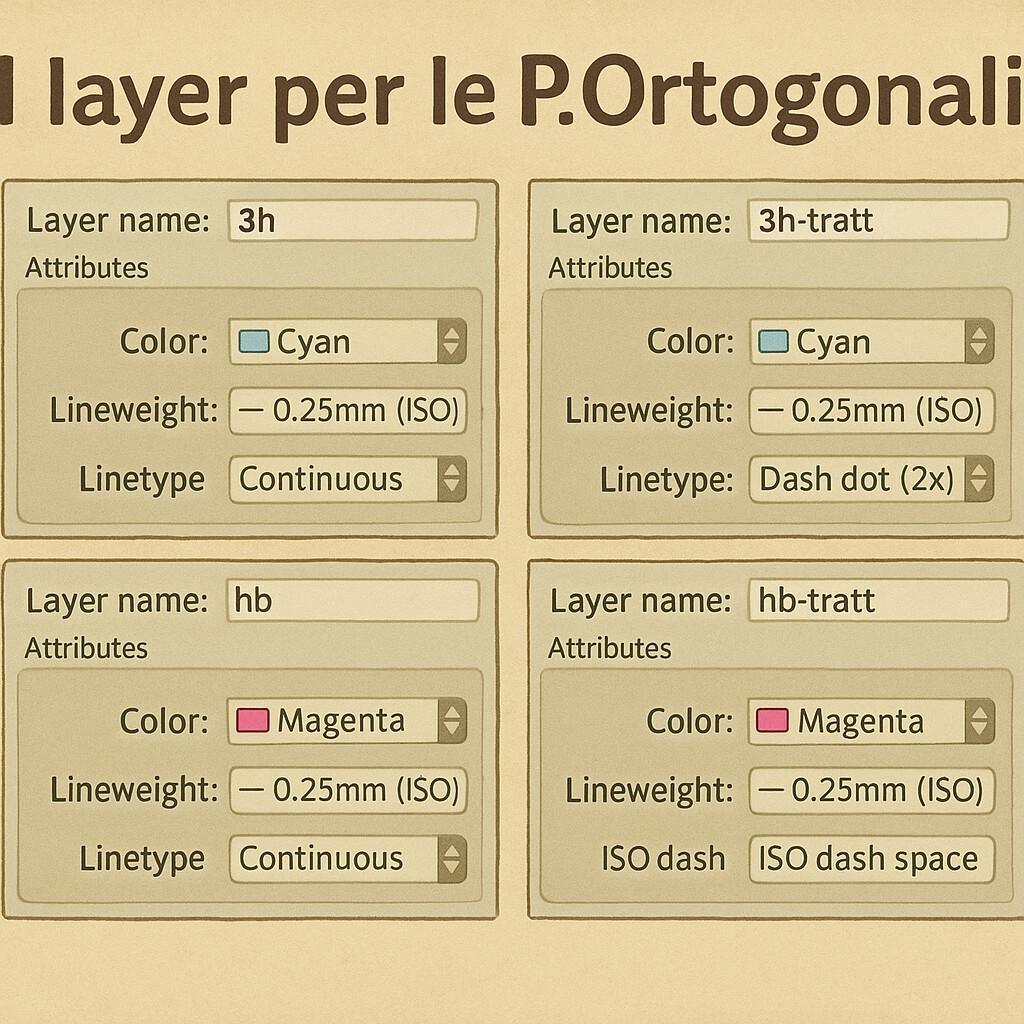

🆕 Aggiungiamo anche due nuovi layer (te li avevo già spiegati quando abbiamo fatto la squadratura del foglio, ma adesso li useremo davvero).

  • 3H-tratt
    • stesso colore di 3H
    • tipo di linea (linetype) = Dash Dot 2X

  • HB-tratt
    • stesso colore di HB
    • tipo di linea (linetype) = ISO Dash Space


Squadratura Foglio
