Nelle proiezioni ortogonali io prendo un solido dalla realtà e lo disegno sul mio foglio 3 volte.
Le tre posizioni da cui lo guardo sono tra di loro a 90°

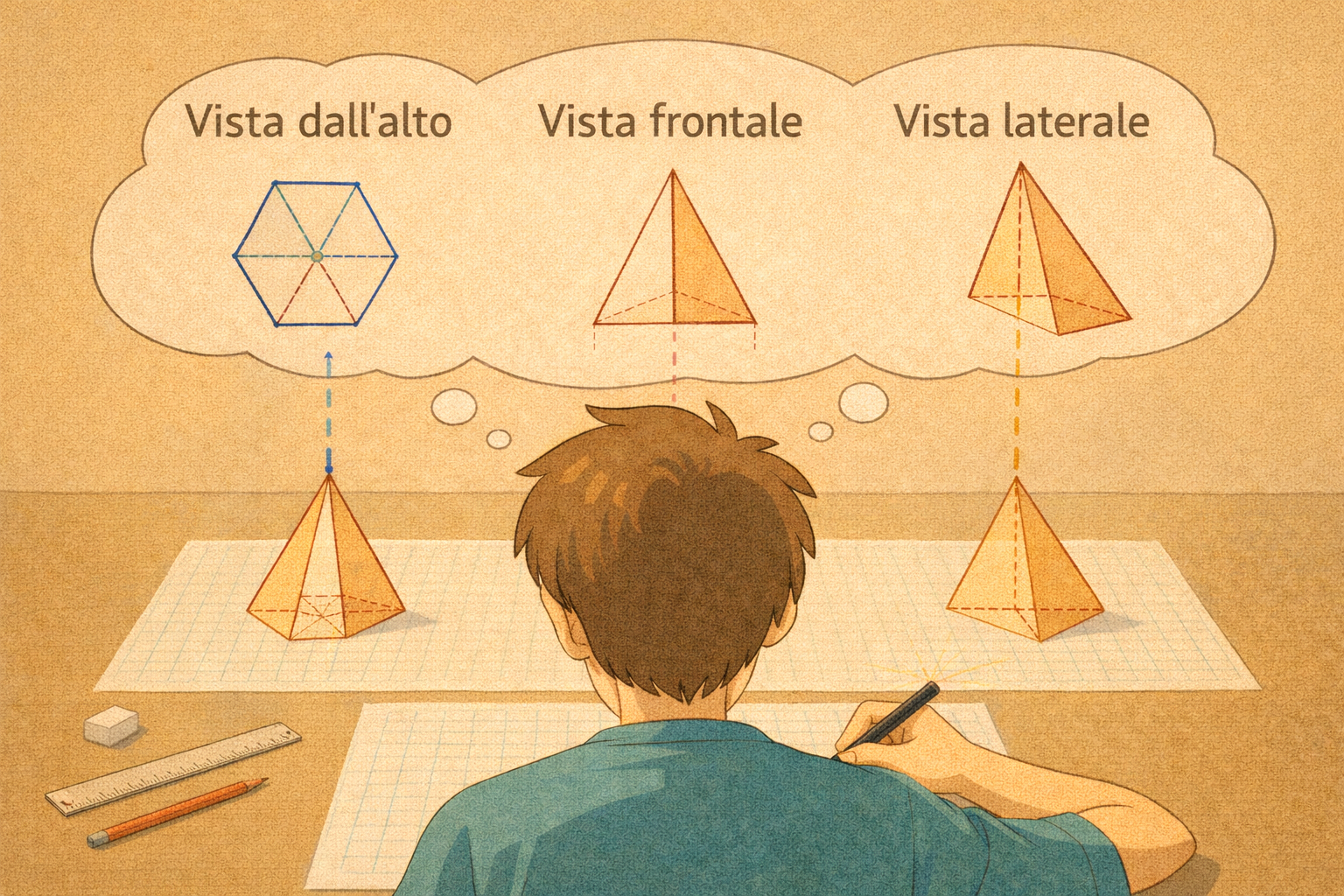

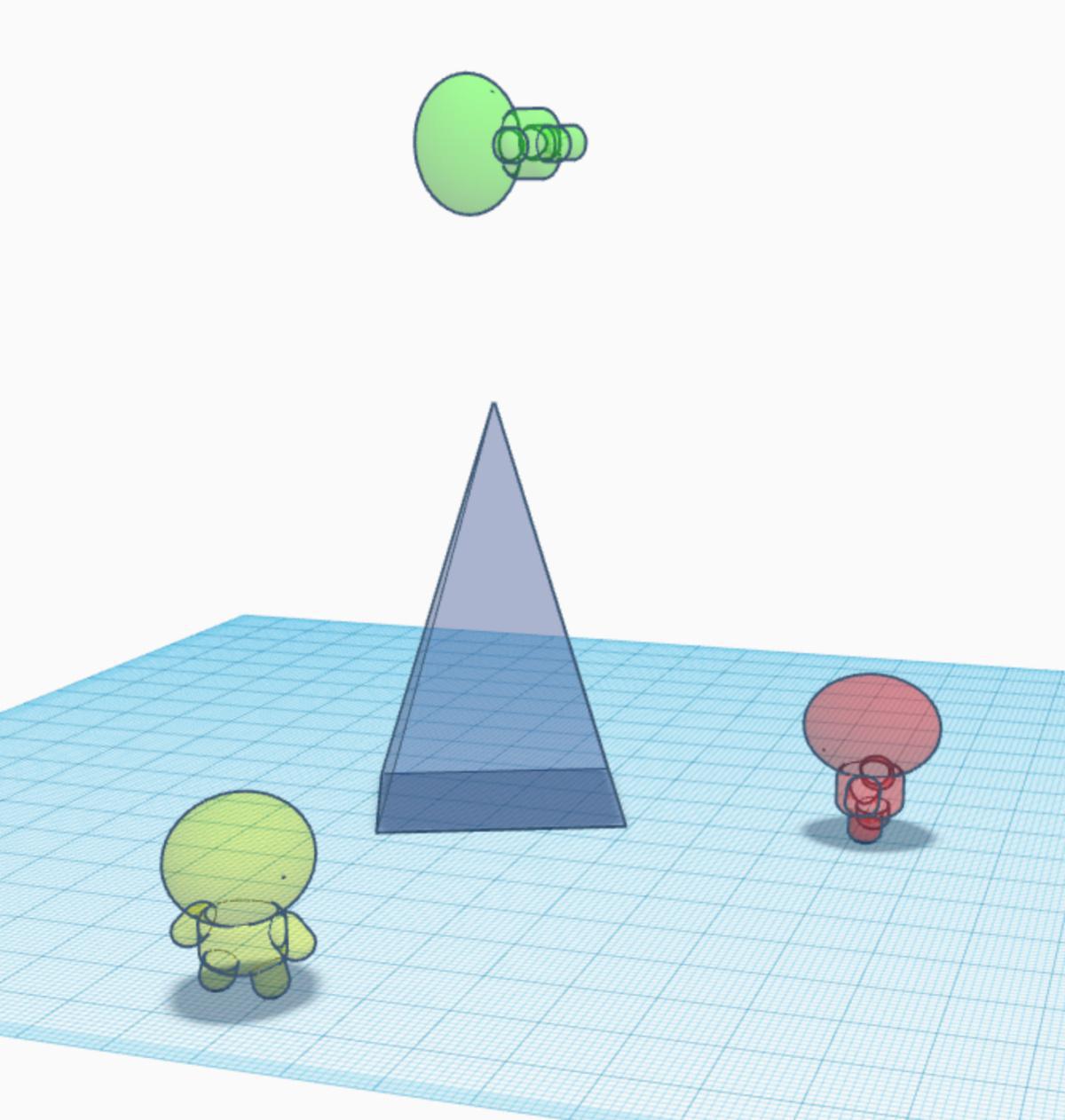

Ogni volta che rappresento un solido devo immaginarmi di guardarlo:
- di fronte e quel che vedo lo disegno sul PV (omino giallo)
- dal lato e quel che vedo lo disegno sul PL (omino rosso)
- da sopra e quel che vedo lo disegno sul PO (omino verde)

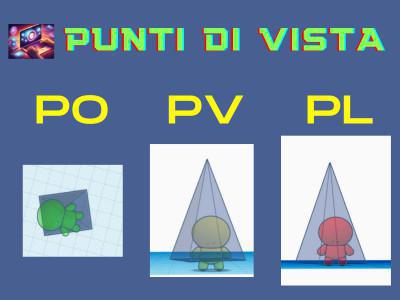

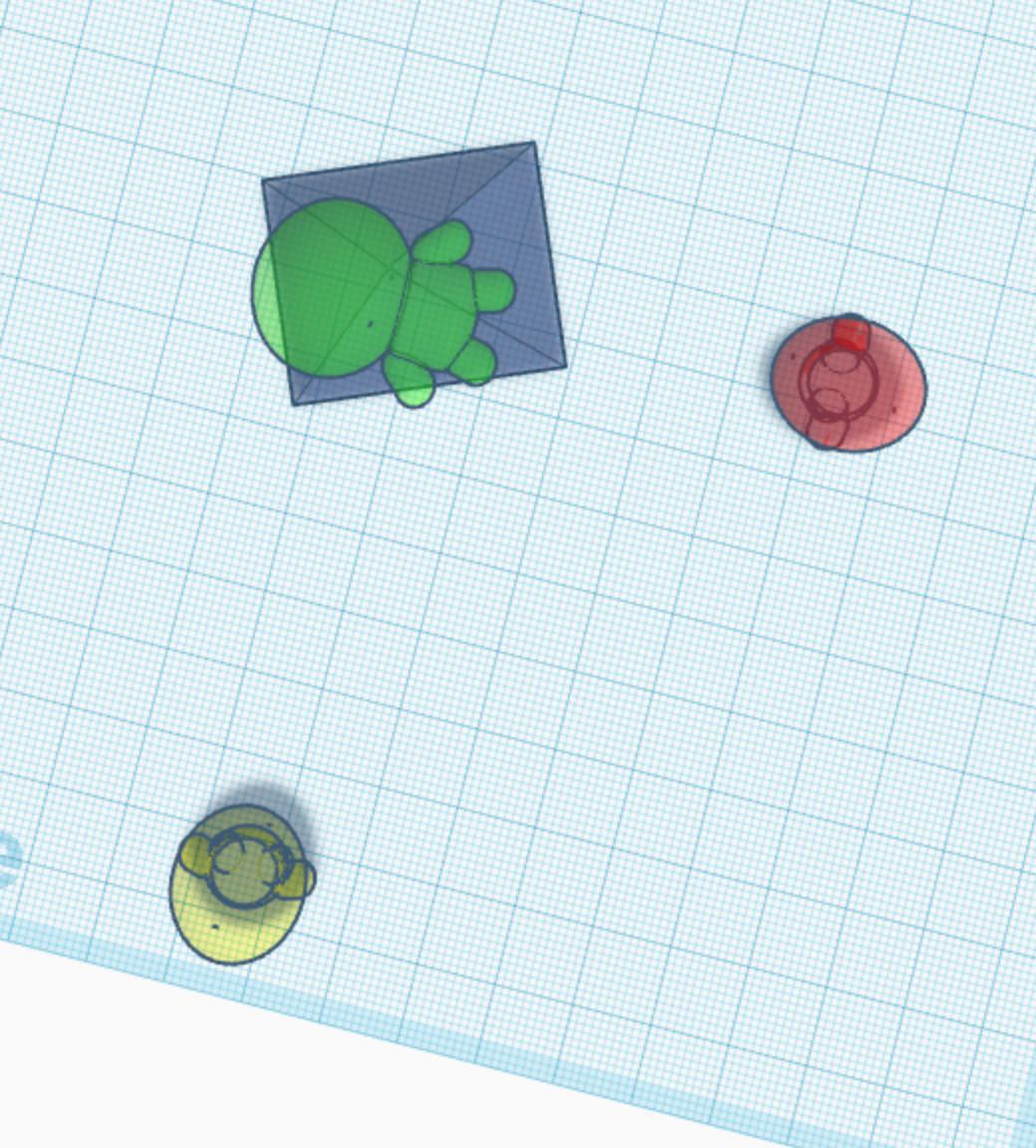

Qua sopra nel dettaglio i 3 punti di vista dei nostri omini.
Errore comune:
Se guardo una piramide dall'alto vedo gli spigoli, se la guardo da sotto gli spigoli sono tutti nascosti.
